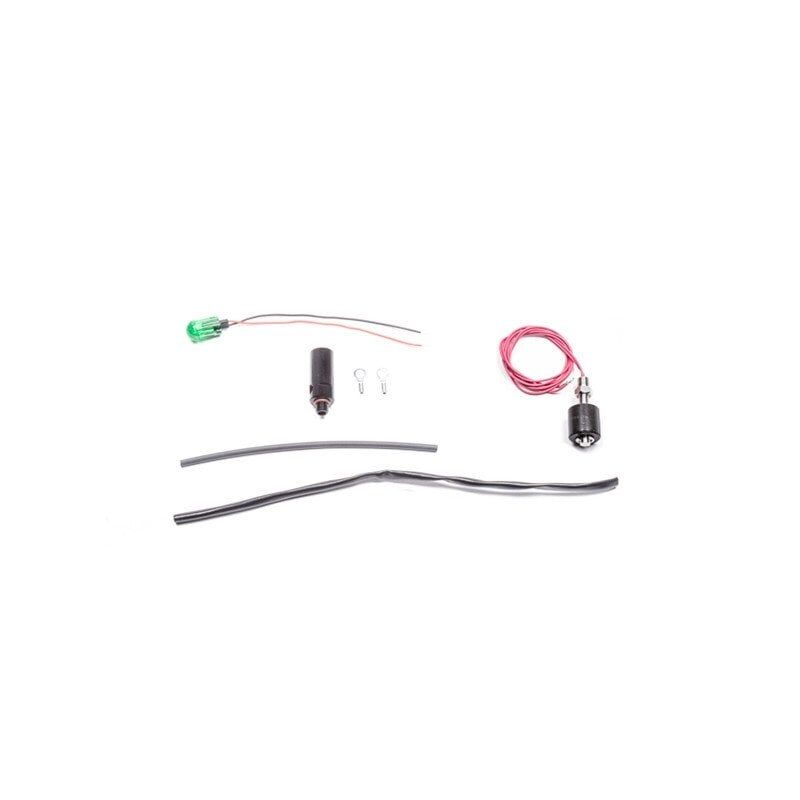

Yakıt Seviye Switch ve Diyagnostik Gösterge

Bu anahtar yalnızca Radyum Çok Pompalı Yakıt Genleşme Tankları (MPFST) ve Radyum Yakıt Hücresi Genleşme Tankları (FCST) ile uyumludur. Her iki ürün de "Seviye Anahtarı" olarak etiketlenmiş özel olarak işlenmiş bağlantı noktalarına sahiptir.

Bu 1/8" NPT yakıt seviye anahtarı konteynerin içine monte edilmelidir.

Yakıt seviyesi düştüğünde, güvenlik amacıyla gösterge panelindeki gösterge veya programlanabilir ECU girişi gibi bir üniteye anahtarlı bir sinyal gönderilebilir. Seviye anahtarı, tüm yakıt tipleriyle uyumlu, korozyona dayanıklı paslanmaz çelikten üretilmiştir. 24 inç uzunluğunda, 20AWG uç kabloları içerir.

NOTLAR:

1. Montajdan önce, bir test tezgahında sinyalin yönünü kontrol edin.

2. E-klips çıkarılıp şamandıra çevrilerek anahtar polaritesi kolayca tersine çevrilebilir.

3. Montaj için 1/8" NPT dişli bağlantı noktası gereklidir.

4. Konik boru dişlerine her zaman PTFE diş sızdırmazlık maddesi uygulayın.

20-0461 Yakıt Seviye Anahtarı (yukarıda) kullanılıyorsa, bu 20-0508 Yakıt Seviyesi Tanı Göstergesi yakıt seviyesi için görsel referans olarak kullanılabilir.

Yakıt seviye şalteri tetiklendiğinde sinyal doğrudan bu LED'e gönderilir.

Sürüş sırasında görülmesi çoğu zaman pratik olmasa da, bu gösterge olası bir yakıt sorununu teşhis etmek için kullanılabilir.

NOTLAR:

1. Kurulum için 2AN ORB (5/16"-24) dişli bağlantı noktası gereklidir.

2. Yakıt seviye anahtarının üstüne istifleme yapılacaksa (yukarıdaki resimde görüldüğü gibi) panel kalınlığı en az 0,75" olmalıdır.
