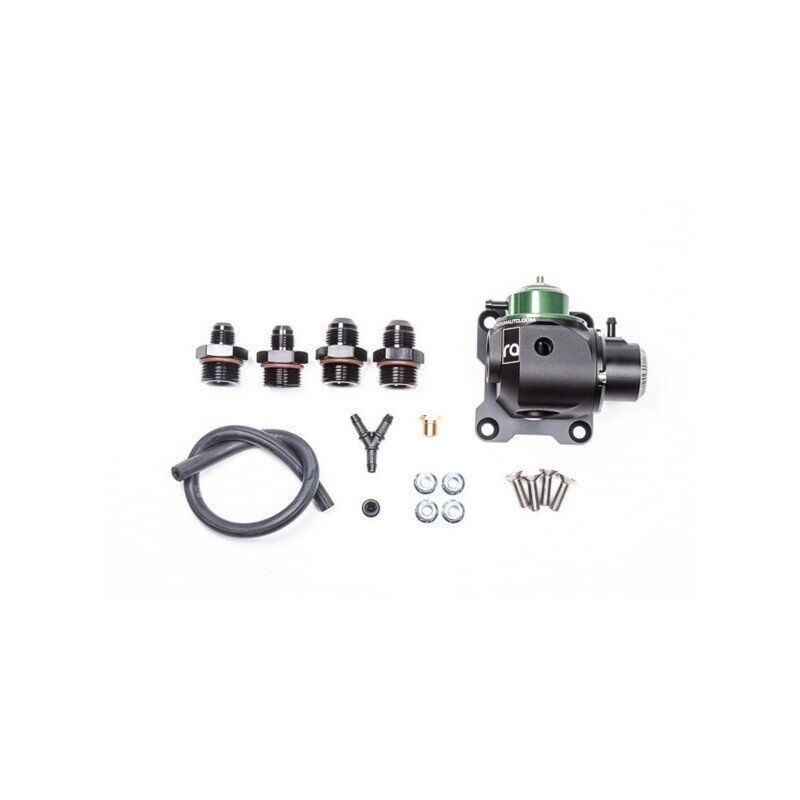

Yakıt Basıncı Regülatör Damperi

Yakıt Basınç Regülatörü Damper-Döner Tertibatı (FPRD-RA), kritik yakıt sistemi bileşenlerini yüksek akışlı bir pakette birleştirmek için nihai çözümdür. Benzersiz dahili yakıt darbe damperine sahip, tamamen işlevsel, yüksek performanslı bir basınç regülatörüdür.

MONTAJ

Bu regülatör, iki adet M6x1 mm dişli montaj deliğine sahiptir. Lazerle kesilmiş anodize alüminyum montaj plakası, 4 adet gömme M6x1 mm cıvata/somunla birlikte gelir. FPRD-RA, ters çevirme dahil her yöne monte edilebilir.

TESİSAT

Giriş (yan) ve çıkış (alt) büyük 10AN ORB (7/8"-14) dişli bağlantı noktalarına sahiptir. Çoğu satış sonrası yakıt sistemine uyum sağlaması için iki adet -6AN ve iki adet -8AN erkek adaptör bağlantı parçası dahildir. ORB bağlantı parçalarını takarken, önce O-ringleri petrol yağıyla yağlayın.

1/8" NPT yardımcı bağlantı noktası, yakıt basıncını, sıcaklığını vb. izlemek için kullanılabilir. Radyum yakıt basınç göstergesi yaygın olarak kullanılır. Bu bağlantı noktasına ihtiyaç duyulmuyorsa, önceden emdirilmiş bir PTFE tapa kullanılabilir. Farklı bir NPT bağlantı parçası takarken, uygun sızdırmazlık için PTFE macunu gereklidir.

YAKIT DARBE SÖNDÜRÜCÜSÜ

Entegre 1:1 yakıt darbe sönümleyicisi, yakıt pompası, yakıt enjektörleri, regülatör vb. tarafından oluşturulan yakıt basıncını dengeler. Maksimum sönümleme verimliliği için temel basınç gereksinimi 40-105 psi'dir (2,8-7,2 bar). Bu aralık yalnızca temel statik basınçtır. Bu aralığın dışındaki dinamik yakıt basınçları için vakum/basınç referans hattı gerekecektir.

NOTLAR:

1. Taban basıncı, regülatöre bağlı bir vakum hattı olmadan yakıt pompası çalışırken ölçülür.

2. Bu ürün, mekanik yakıt pompalarının düşük basınç tarafında KULLANILMAMALIDIR.

YAKIT BASINCI AYARI

RA serisi regülatörler, ilk aletsiz basınç ayarı özelliğine sahiptir. Artık sıkıştırma somunu ve ayar vidasına gerek yoktur. Düğmeyi basitçe çevirerek basıncı artırabilir veya azaltabilirsiniz.

Basıncın ayarlanmasına yardımcı olmak için, kullanıcıya dokunsal geri bildirim sağlayan kademeli kilitler bulunur. Her kilit, mevcut yakıt basıncına bağlı olarak 1 psi (+/-0,5 psi) ayara izin verir.

YAKIT BASINCI DENGESİ

Yılların pist ve tezgah testi verileriyle, RA serisi regülatörler basınç yönetimini optimize edecek şekilde geliştirilmiştir. Yeni tasarlanmış tek paslanmaz çelik dönüş deliği, denge kontrolünü artıran laminer akış sağlar.

Minimum Basınç: 18,5 psi (1,3 bar)

Maksimum Basınç: *Yok

*Bu sadece bir ifadedir. Maksimum basınç, pompanın içindeki tahliye vanasına veya yakıt pompası kontrol cihazının izin verdiği maksimum akıma bağlıdır.
