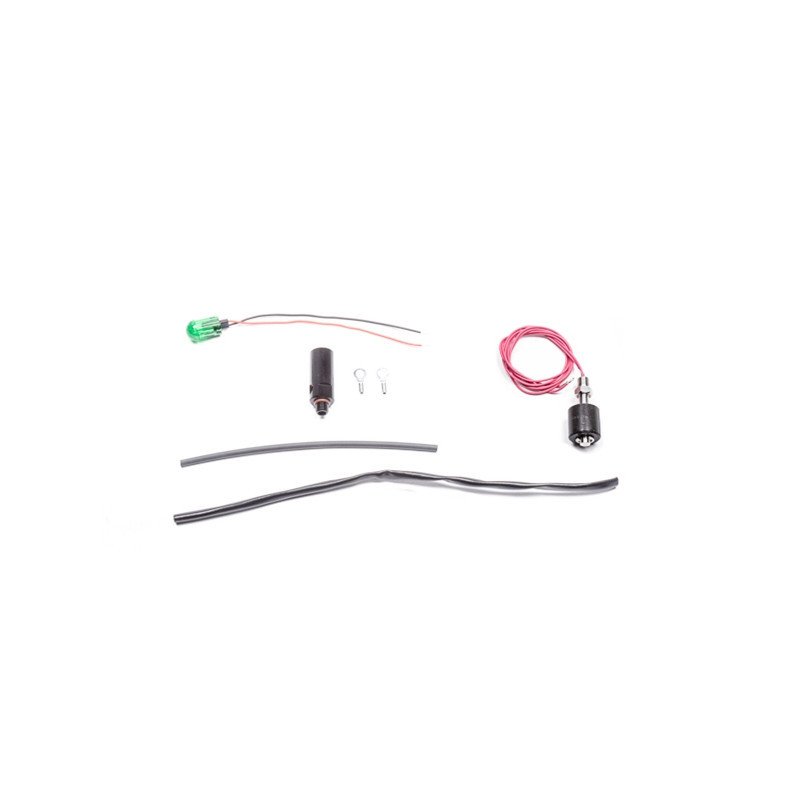

FUEL LEVEL SWITCH AND DIAGNOSTIC INDICATOR RADIUM ENGINEERING

Bu anahtar yalnızca Radyum Çoklu Pompa Yakıt Dengeleme Tankları (MPFST) ve Radyum Yakıt Hücresi Dengeleme Tankları (FCST) ile uyumludur. Bu ürünlerin her ikisi de "Seviye Anahtarı" olarak etiketlenmiş özel olarak işlenmiş bağlantı noktalarına sahiptir.

Bu 1/8" NPT yakıt seviye anahtarı, konteynerin içine takılmalıdır.

Yakıt seviyesi düştüğünde, güvenlik amacıyla gösterge panosuna monte edilmiş gösterge veya programlanabilir ECU girişi gibi bir birime anahtarlı bir sinyal gönderilebilir. Seviye şalteri, tüm yakıt türleri ile uyumlu, korozyona dayanıklı paslanmaz çelikten yapılmıştır. 24 "uzunluğunda, 20AWG uçan kablolar içerir.

NOTLAR:

1. Kurulumdan önce, bir test tezgahında sinyalin yönünü kontrol edin.

2. Anahtar polaritesi, E-klipsi çıkarılarak ve şamandıra çevrilerek kolayca tersine çevrilebilir.

3. Kurulum için 1/8" NPT dişli bağlantı noktası gereklidir.

4. Konik boru dişlerine her zaman PTFE diş sızdırmazlık maddesi uygulayın.

20-0461 Yakıt Seviyesi Anahtarı (yukarıda) kullanılıyorsa, bu 20-0508 Yakıt Seviyesi Teşhis Göstergesi yakıt seviyesi için görsel bir referans olarak kullanılabilir.

Yakıt seviye şalteri tetiklendiğinde sinyal doğrudan bu LED'e gönderilir.

Sürüş sırasında görüntülenmesi çoğu zaman pratik olmasa da, bu gösterge olası bir yakıt doldurma sorununu teşhis etmek için kullanılabilir.

NOTLAR:

1. Kurulum için 2AN ORB (5/16"-24) dişli bağlantı noktası gereklidir.

2. Yakıt seviye anahtarının üzerine istifleniyorsa (yukarıda gösterildiği gibi) panel kalınlığı minimum 0,75" olmalıdır.
